产品一：高多层高速服务器PCB
（1）最高层数40层层数,可以满足多种阻抗线设计要求，阻抗控制能力在100欧姆+/-8%或7%的管控。
（2）能够使用Keysight矢量网络分析仪VNA满足信号完整性SI的测试要求，测试频率范围为10MHz-50GHz。满足高速服务器信号线设计的要求。
（3）主要采用了低损耗(low loss)或超低损耗（Ultra Low Loss）的板料制作的印刷电路板，例如Megtron4\Megtron6\Megtron7等材料支持单通道传输速率25Gpbs / 56Gpbs/128 Gpbs高速信号传输,实现更好的信号完整性和低时延。支持PCIE4.0/5.0/6.0服务器PCB设计要求。
（4）目前能够支持的服务器板卡类型有Riser卡 、PCIe卡 、电源模块 、电源背板、服务器风扇转接板 、硬盘背板、内存条、服务器背板等核心板卡。
（5）能够满足基于英特尔 Purley(PCIE3.0) 平台和Whitley(PCIE4.0)平台开发的服务器。
（6）使用 CCD背钻高精密钻孔和博可压机压合实现对位更高的层间对位精度+/-4mil。
（7）使用改善蚀刻因子的添加剂减低了的铜面粗糙度，使用脉冲VCP电镀线。提高了电镀的均匀性和一致性（电镀均匀性Cr≤10% ），使用低损耗油墨提高信号完整性的表现。

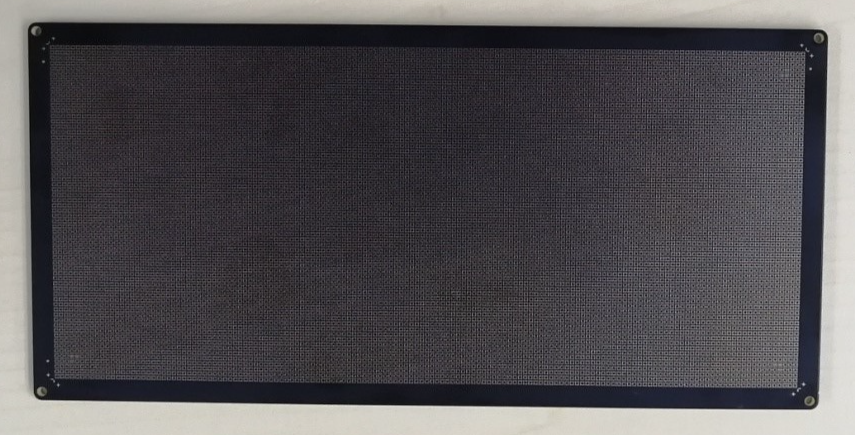

（8）使用德国Schmoll 机械钻孔机实现多种背钻和根据不同的背钻深度做到最小控深公差为+/-71um(背钻深度<=660um) ,减少线路信号串扰。产品二：小间距 LED PCB
LED单元板又名LED显示屏模组，简称单元板，由LED发光二极管及驱动电路，驱动IC及塑胶套件构成. LED线路板PCB就是在平面上印刷线路，再将电子元件焊接于上面. 小间距LED显示屏 是指LED 点间距在P2.5及以下的LED显示。我司LED PCB已经成功实现灯脚间距P1.25/P1.45/P67/P1.875/P2.2/P2.9//P2.6/P2.5/P3.9/P3.0/的批量生产，产品广泛应用于教育、安防、广告、多媒体显像、舞台显示、控制室显示、会议室显示等等
（1）最大加工面积为650mm×720mm
（2）最高加工层数为34层
（3）板厚加工能力为0.3-3.2mm均可制作
（4）实现最小孔径≥0.15mm可制作
（5）最高厚径比为1：12
（6）批量生产最小线宽线距为3mil/3mil，样品能力为3mil/3mil
（7）灯脚间距≥1.25P可实现量产，1.0P可样品和小批量制作
（8）外形公差可以实现±0.05mm ~±0.01mm
（9）板翘曲度公差0.5%量产
（10）实现阻焊油墨颜色一致性
